2、製品の特長

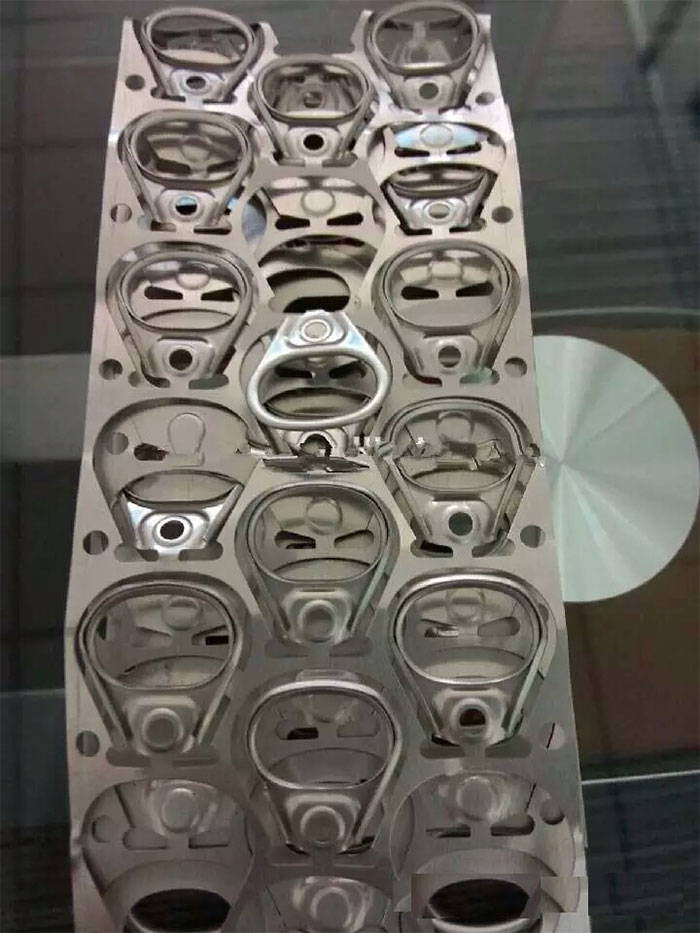

1）リングプル在庫は一般に5182アルミニウム合金加工を採用し、リングプル缶蓋材は一般に加工された5052および5182アルミニウム合金を使用する。
2）フレキシブルなスタンピング変形は亀裂が生じにくい。
3）小さな密度、軽量、滑らかな表面、良い感じ。
4）環境保護はリサイクルと再利用が容易です。

3.主な品質要求
表面処理は良いですが、黒、マーク、タイヤトラック、腐食、圧力フォールド、折り目、ローラー印刷、油汚れ、スティック傷害、傷、金属や非金属など目安いな欠陥はありません。ストリップ （または波高が3mm以下であり、波長が400mm以上であることが好ましい）。

4.生産管理
1）良好な幅公差の厳格な制御。
厚さ公差：+ 0.01mm（好ましくは0.005mm）
幅許容差：+ 1mm
平坦度要件：波数の1メートル以内に3mm未満の高さ、3ｍｍ未満です。

2）機械的性質：
降伏強度：295~380Mpa;
引張強度：355〜420Mpa;
伸長率：5.5％;
ベーキング後：耐力：320MPa;
引張強さ：360MPa以上;
伸び率：5.5％

3）板形状コントロール：
ロール、曲げロール、スプレーコントロール良好な平坦度の使用は、0.1~0.8％のホットマシンの凸度の制御を確実に、明確な波なしのホットオンラインビジュアルを確保します。
歪み：3ｍｍｘ3波以下、
ソリ（ｍｍ）：置きソリ：5以下　吊反り：15以下　カエり高さ：0.03以下

4.外観品質：
1）エンドエッジクラックはなく、ロールエンドはきちんとしていて、ピラミッドはずらされていません。
2）脱脂レベルは、目視で油の痕跡が見えない表面仕上げ。

5.キャスティングプロセスコントロールポイント
1）ナトリウムの含有量を制御するために、過度のナトリウム含有量を避けるために、ナトリウム脆性の出現（記憶はナチスと関連付けることができる）;
2）大きな亀裂や亀裂のその後の転がりを防止するために、ガスの添加が洗練されていることに注意してください。
3）スラグの初期ガスおよび他の冶金品質に加えて、爆発タンクが顧客によって引き起こされたスラグの使用を防止することに注意してください。

6.熱間圧延プロセス
1）熱間圧延プロセス：大型片面フライス15-20mm、側面フライス10-15mm、
2）加熱システム：炉ガス温度490度、保温33時間、焼成温度475-485。
3）ローラータイプ：-0.02mm;
4）乳化指数：熱間圧延時の実際の製造条件に従う。
5）マシンの厚さの下で：6.0-6.5ミリメートルの間のプロセス要件を満たすために、可能な限り下限制御;
6）表面制御：平らな道路の熱い表面、最初の巻き取りと第2の巻き取りは、均一な白い現象、サブ表面の露出した金属の光沢と色の均一性を介した最終的なコイル、白とアルミニウムの接着現象なし。表面は、欠陥の深さに傷、擦り傷、砂穴などを許可していない、軽度のスチール、軽度のトラコーマ、わずかな孔食の刻印で、エッジは、エッジの重量の範囲内でカットすることができます肌。
7）平坦度コントロール：ロール、曲げロール、スプレーコントロール良好な平坦度の使用は、明確な波なしで0.1~0.8％、ホットオンラインビジュアルの間にホットマシン8クラウンコントロールを確保します。
9）外観品質：エッジクラックの端面、ロール表面がきちんとした、ピラミッドがずらされていない。
工場技術と科学研究部門を通じて、絶え間ない努力を、河南Signiアルミ蓋在庫、リングプル在庫出力は4000トンに達している。優秀な製品の品質と良いアフターサービスは、国内外のユーザーの賞賛を獲得しています。
